导轨柜内并列安装式配电开关控制设备研发与微型断路器同高设计

一、研发背景与设计目标

在低压配电系统中，导轨柜内设备的安装空间极为有限，如何提高柜内空间利用率、简化安装与运维流程，一直是配电开关控制设备研发的重要方向。传统的配电开关控制设备往往与微型断路器在高度尺寸上存在差异，导致柜内布局不规整、二次接线复杂、维护便利性不足。

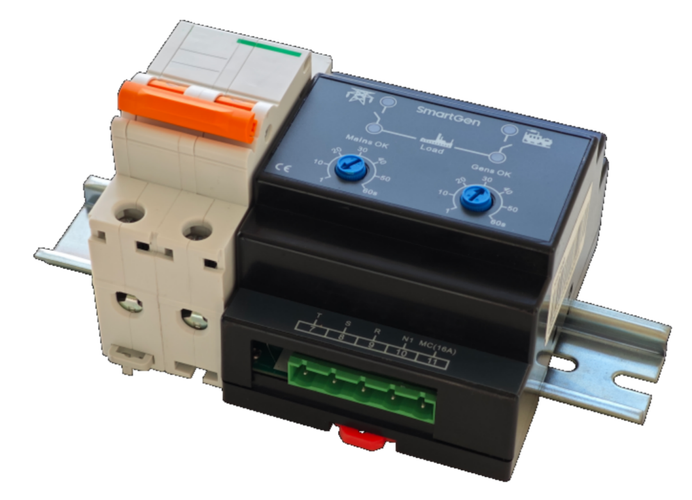

为此，本研发项目提出一种新型导轨柜内安装方式，其核心设计目标是使配电开关控制设备的产品高度与微型断路器接近，从而能够与微型断路器在同一导轨上并排安装，实现柜内元器件的统一布局与紧凑排布。该设计理念不仅提升了柜内空间的利用效率，也为配电系统的模块化、标准化发展提供了新思路。

二、总体结构与安装方式设计

2.1 导轨安装结构

产品采用标准35mm导轨卡扣式安装结构，背部设置弹性卡扣与固定卡槽，可快速卡装于导轨之上。安装时无需额外螺钉固定，拆卸时仅需拉动卡扣即可完成，符合导轨柜内设备快速装配的运维需求。壳体底部设置限位凸台，保证产品在导轨上的定位精度，防止因振动或外力作用产生位移。

2.2 高度尺寸匹配设计

为使产品高度与微型断路器接近，研发中对壳体外形进行了专项优化：通过对内部功能模块（如触头系统、操作机构、接线端子）的紧凑化布局，压缩壳体竖向尺寸，使产品整体高度与常用微型断路器（如模数化MCB）基本处于同一尺寸区间，宽度按模数化设计，便于与微型断路器按模数并排组合。

2.3 并排安装兼容性

产品在与微型断路器并排安装时，其接线端子位置、操作手柄朝向、指示窗口等均按照并排使用的习惯进行布置：进线端与出线端位于上下两侧，操作手柄前置于壳体正面，状态指示清晰可见，确保在密集排布条件下仍具备良好的可操作性与可观察性。相邻产品之间预留合理的电气间隙与爬电距离，满足绝缘配合要求。

三、关键技术研发要点

3.1 紧凑化功能模块集成

在有限的高度空间内实现完整的开关控制功能，是本项目的技术难点之一。研发团队对触头系统、灭弧结构、操作机构进行了一体化紧凑设计，采用小型化触头与高效灭弧栅片组合，在保证分断能力的前提下压缩了内部占用空间，同时优化了机构传动路径，使操作手感与动作可靠性不受尺寸压缩影响。

3.2 接线端子与导热设计

并排安装意味着相邻器件之间散热空间减小。研发中对接线端子进行了低发热设计，采用增大接触面积、优化压紧结构等方式降低端子温升；壳体材料选用阻燃、耐热工程塑料，并在壳体侧壁设置散热筋与对流孔，改善并排安装条件下的散热性能，确保产品在额定负载下温升符合相关标准要求。

3.3 电气间隙与绝缘配合

针对并排安装的密集布局，研发中对不同极性之间的电气间隙与爬电距离进行了精确核算，通过壳体隔筋、端子屏蔽等措施保证绝缘配合满足使用环境的污染等级要求，避免因并排布置引发电气击穿或漏电风险。

3.4 标准化与模数化设计

产品外形尺寸与安装接口按照模数化原则设计，宽度以标准模数为单位，便于与微型断路器混合排列时保持柜内布局的整齐一致。产品附件（如辅助触头、信号触点）采用侧装式结构，可在不改变主体高度的前提下扩展功能，保持并排安装的整体协调性。

四、性能验证与测试

研发过程中对样机开展了多轮验证测试：

1. 安装兼容性测试：将产品与同规格微型断路器并排安装于标准导轨，验证卡扣配合、间距控制及并排操作的便利性，结果表明安装顺畅、定位可靠。
2. 温升测试：在并排密集安装条件下按额定电流进行温升试验，各部位温升均控制在标准限值以内。
3. 机械操作与寿命测试：进行规定次数的操作循环试验，操作机构动作灵活、指示准确，机械寿命满足设计要求。
4. 绝缘性能测试：工频耐压与绝缘电阻测试结果符合相关技术规范。

五、应用优势与推广价值

该导轨柜内并列安装方式及同高设计具有以下优势：一是柜内布局整齐统一，元器件排列规整，便于标识与查找；二是安装、更换便捷，缩短现场施工与检修时间；三是空间利用率高，在同等柜体尺寸下可布置更多回路；四是模数化接口为后续功能扩展与标准化生产奠定基础。

该研发成果可广泛应用于建筑配电、工业控制柜、终端配电箱等场景，尤其适用于对柜内空间和布局规范性要求较高的配电系统，具有良好的推广应用价值。

六、

导轨柜内并列安装方式及与微型断路器同高的产品设计，是配电开关控制设备向紧凑化、模块化方向发展的一次有益实践。研发团队通过结构紧凑化、散热优化与绝缘配合设计，实现了产品与微型断路器的并排兼容安装，为配电柜内元器件的标准化组合提供了可行方案。后续将继续围绕智能化、高可靠性方向深化研发，进一步提升产品的综合性能与适用范围。
