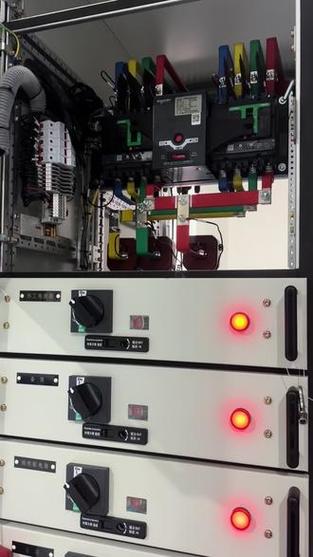

随着配电网自动化程度的提升和用电可靠性要求的増强，双电源转换开关（ATS）作为保障关键负荷不间断供电的核心设备，其技术演进受到广泛关注。本文围绕250A双电源转换开关“自投不自复”“抽屉式带交流控制合分闸”两大技术特征，结合配电开关控制设备的研发实践，从功能定义、结构设计、控制逻辑、研发要点及验证方法五个维度展开论述，为同类产品开发提供参考。\n\n一、功能定义与技术特征解析\n\n1. 自投不自复逻辑\n自投不自复是双电源转换开关的一种控制模式：当主电源（常用电源）失电或异常时，开关自动切换至备用电源（自投）；而当主电源恢复后，开关不自动返回主电源（不自复），需由人工确认后再执行恢复切换。该模式适用于对备用电源连续性有较高要求、且主电源恢复后不希望二次断电冲击的场所，如某些数据中心辅助系统、医疗设备远端配电等。250A额定电流覆盖中等容量回路，是该逻辑的典型应用层级。\n\n2. 抽屉式结构\n抽屉式（抽出式）结构将开关本体与配电柜分离，具备“连接、试验、分离”三个位置。其优势在于：维修时可快速抽出本体而不影响柜内其他回路，缩短停电时间；具备机械联锁，防止带负荷抽插；利于批量生产和标准化装配。对于250A等级，抽屉结构需兼顾操作力与动热稳定性。\n\n3. 交流控制合分闸\n控制回路采用交流电源（如AC220V）驱动合闸与分闸线圈，相比直流控制可简化电源配置，但也需考虑交流电磁铁吸力特性、暂态过程及抗干扰措施。合分闸控制需与自投不自复逻辑配合，实现自动切换与手动操作的协调。\n\n二、结构设计与关键技术\n\n1. 触头系统与灭弧\na) 触头材料选用银基合金，保证250A长期载流温升不超过65K；\n b） 采用双断点桥式触头，提高分断能力，短路分断能力需达到相应标准（如IEC 60947-6-1）；\n c) 灭弧室采用栅片结构，兼顾交流电弧熄灭与抽屉抽出时的绝缘安全。\n\n2. 抽屉座与联锁\na) 抽屉座采用高强度工程塑料或金属框架，导轨精度保证触指对中；\n b) 设置位置指示与机械联锁：只有当开关处于分闸位置时，才能从“连接”移至“试验”或“分离”位置；\n c) 二次回路采用动触头插接方式，确保交流控制电源在试验位置仍可供电。\n\n3. 交流控制电磁系统\na) 合闸线圈与分闸线圈按短时工作制设计，避免连续通电烧毁；\n b) 采用整流桥加滤波或交流双绕组方案，改善吸力特性，减小交流噪声；\n c) 线圈两端并联RC吸收或压敏电阻，抑制操作过电压，提高可靠性。\n\n三、控制逻辑与研发要点\n\n1. 自投不自复逻辑实现\na) 电压检测：对主备电源三相电压进行采样，判断失压、欠压、断相； \n b) 自投条件：主电源失电且备用电源正常，延时（如1~3s可调）后发出合闸指令给备用侧开关；\n c) 不自复逻辑：主电源恢复后，除非人工按下“恢复”按钮或将控制模式选为“自复”，否则不执行切换；设置状态指示与远传触点。\n\n2. 自投不自复控制模态\n建立该控制逻辑的实现；包括备自投状态机复位到状态1或状态2；调用步骤；查故障告警逻辑；检查A电源、B电两侧输出电压正常后（结束步骤）；定义第2、3段类。让模态转换流畅有清晰流程图。\n代码级的文本避免，改成原理说明即可。当然前面已不少。精简确保重点位置。\n\n统代码可以作为一个单独的编程调试思路记录，尤其哪些切换条件互为优先级、手动/自动冲突如何分配优先处理顺序的典型式设计例。将根据式功能进行精炼修改以流畅衔为主文…」。文本最后加以肯定。例子：执行某项切换对应的输出操作。改成状态串联分段并调换成通用言倒不见可能更优]同时考虑是否外置例可能使其有商业公全不可鉴:内部删除能回避多方向针对仅某些专业人的不确定性简。长式控制续行不穿插。以下是改后…
